执行标准： GB/T3683-2011 MT/T98-2006

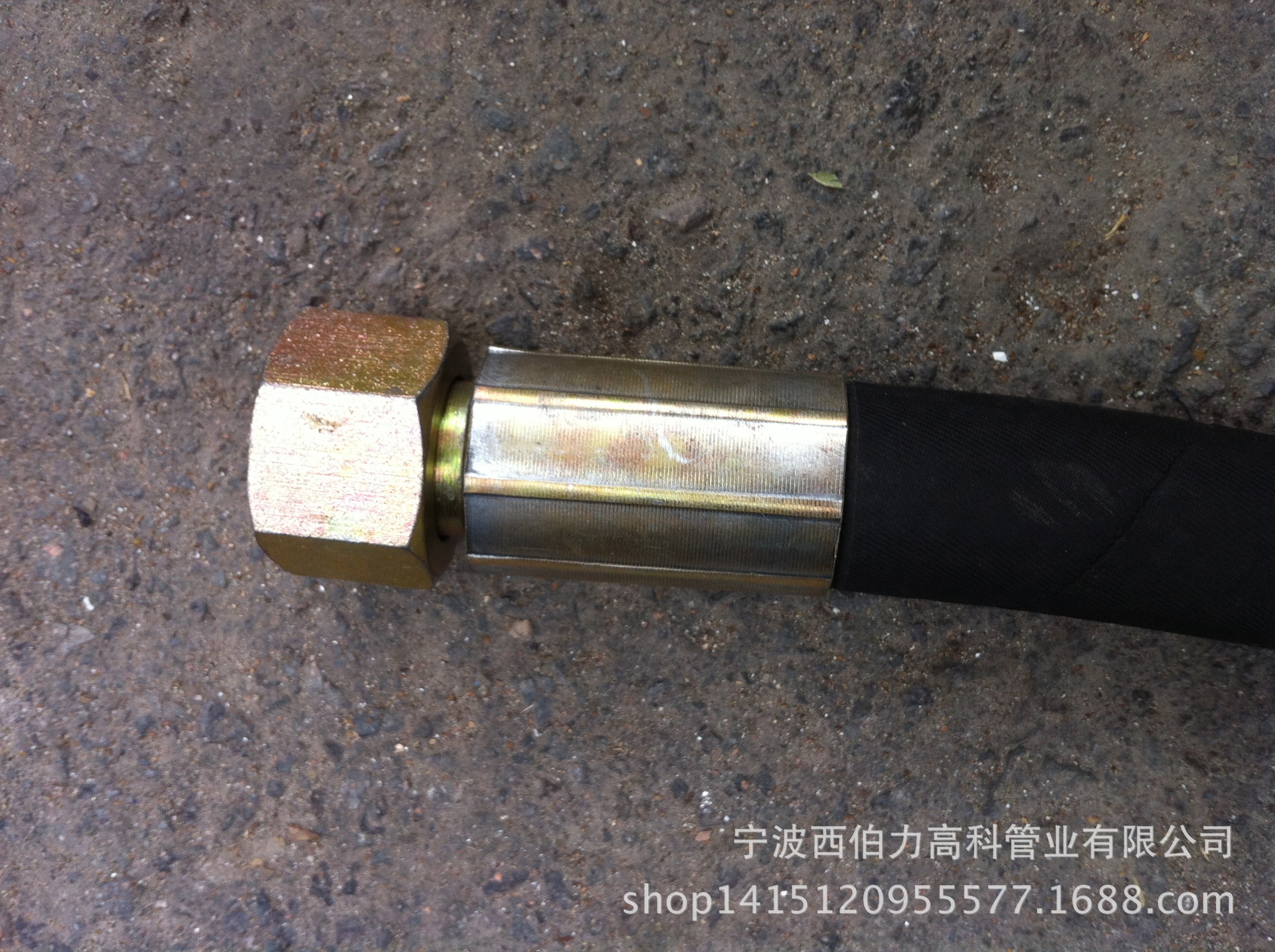

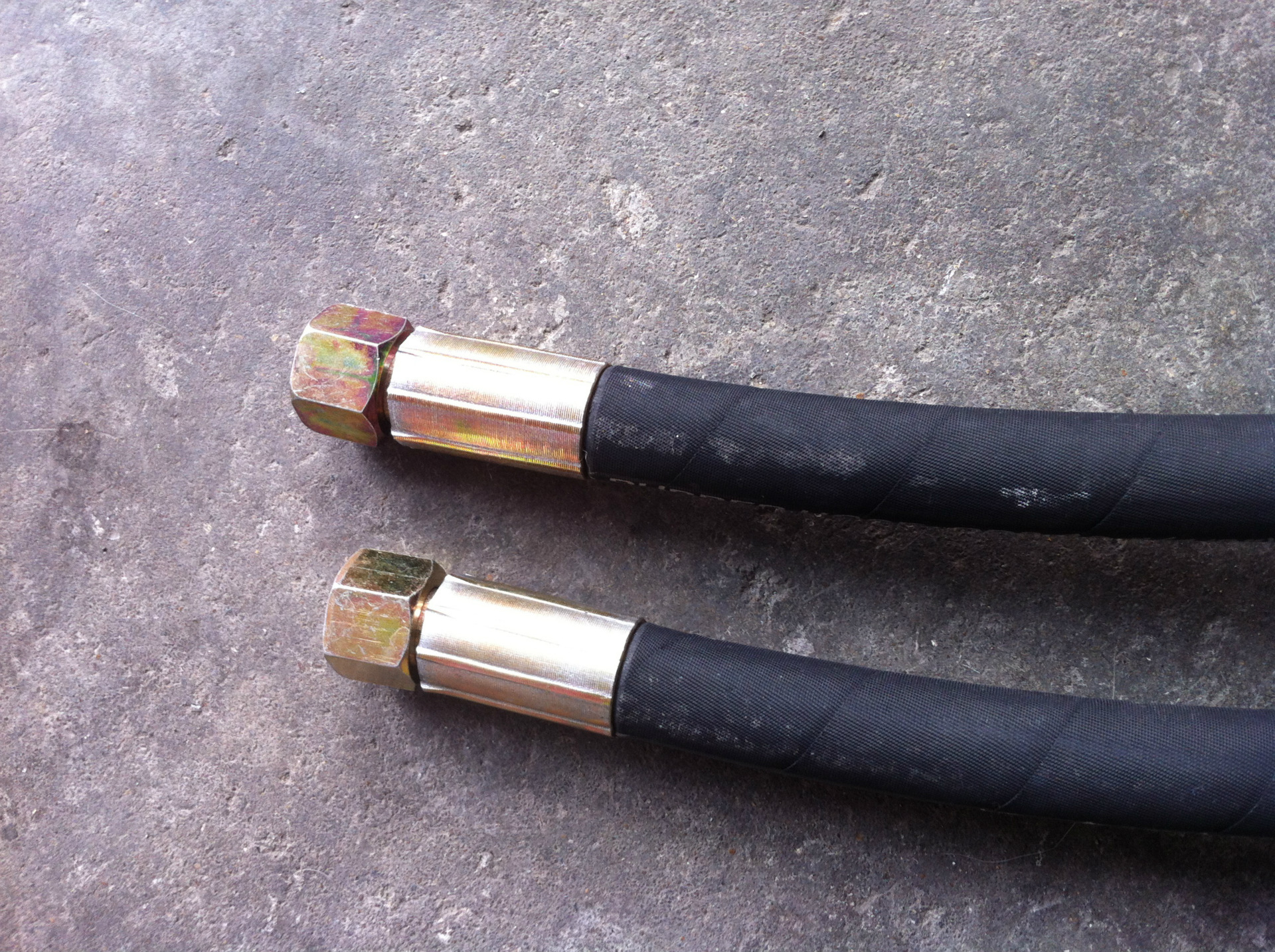

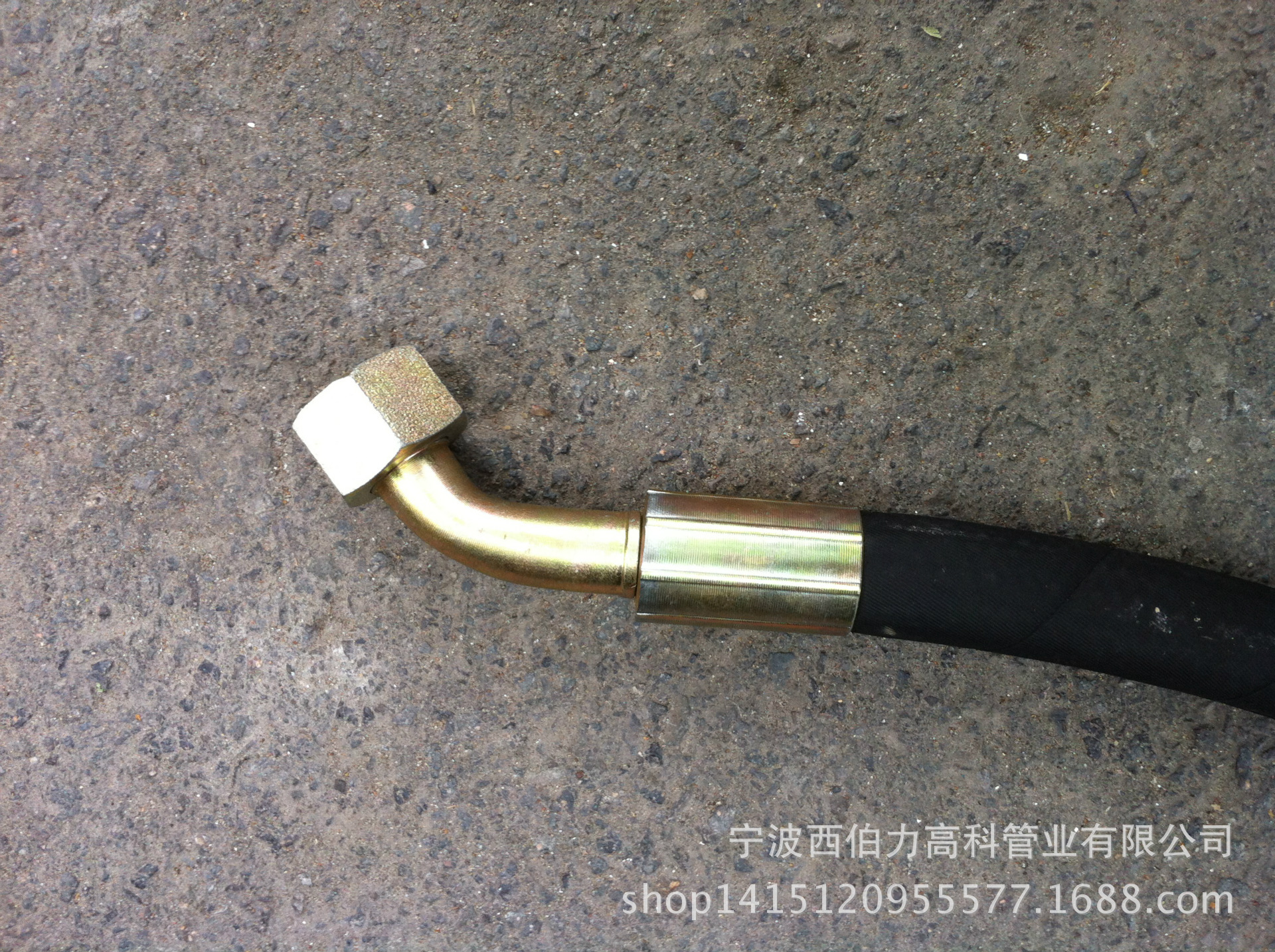

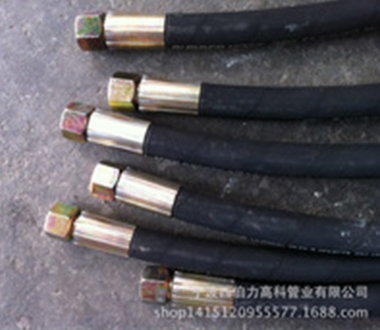

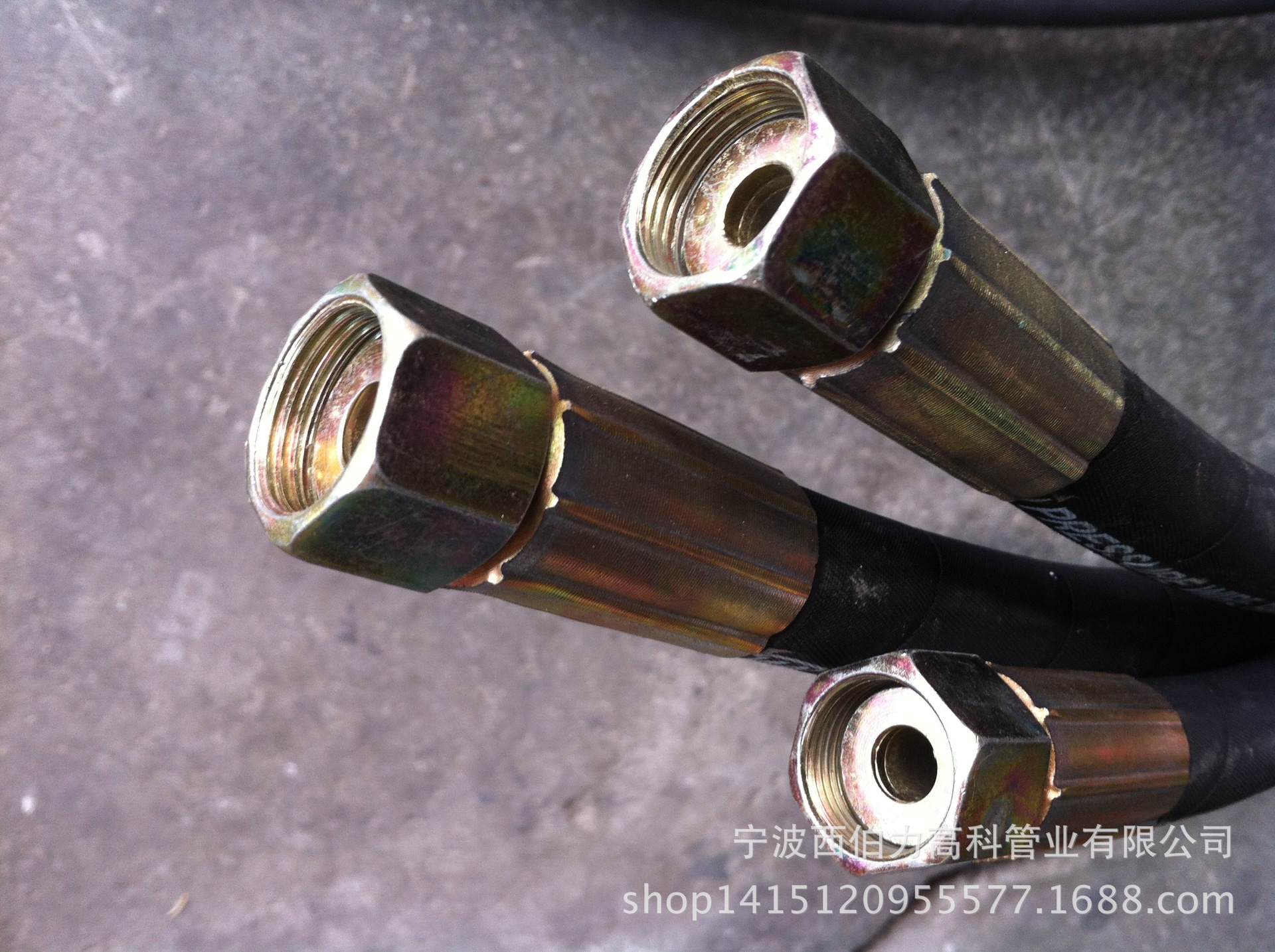

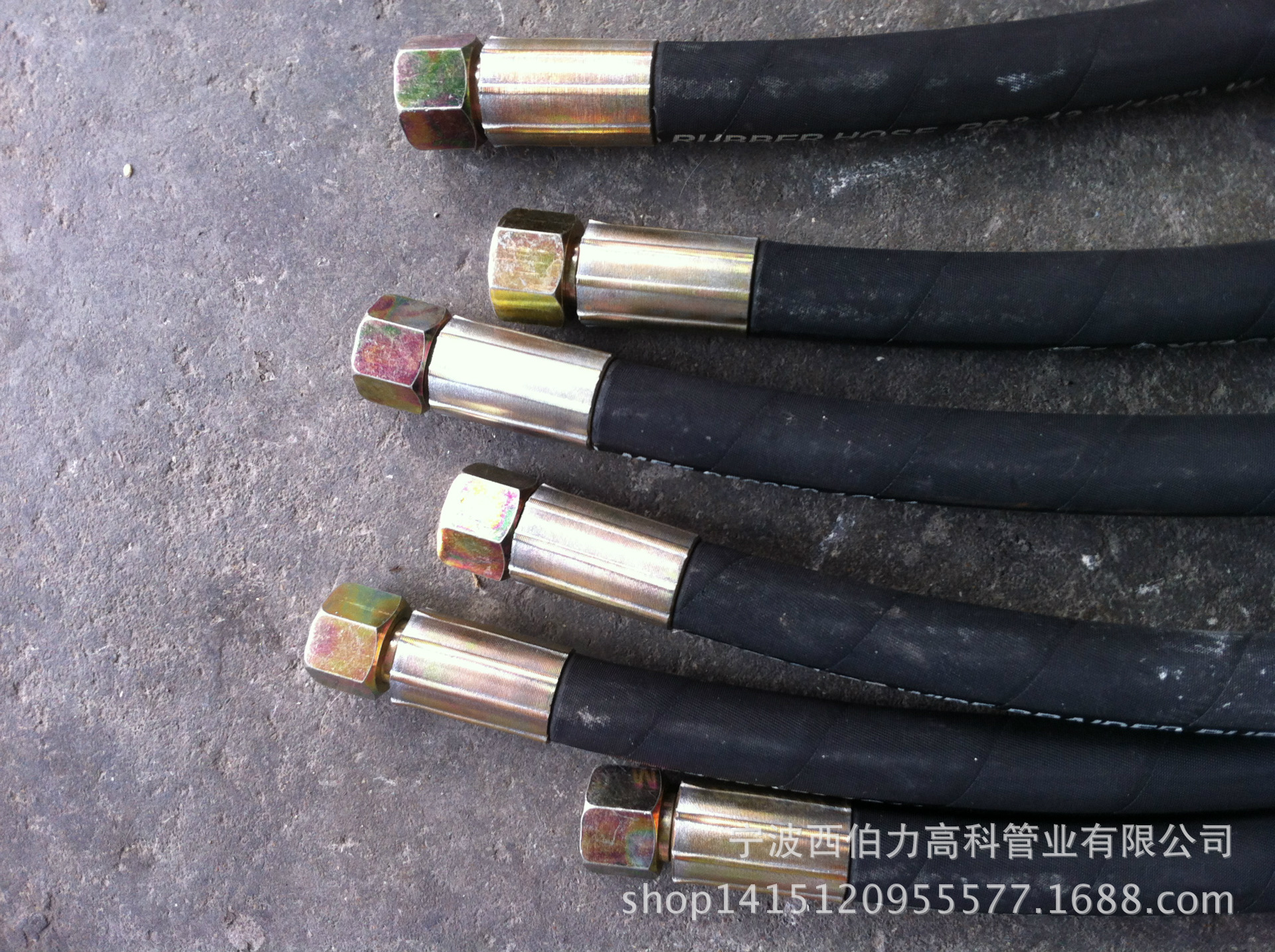

结构：胶管由内胶层、两层钢丝编织层和外交层组成。
用途：适于输送液压流体、液压油、燃油、润滑油、乳化液、乙二醇水溶液及水等。
工作温度：-40℃～+100℃
公制 规格 Size | 英制 规格 Size | 内径 I.D | 增强层直径 W.D | 外径 O.D | 最大工作压力 W.P | 试验压力 P．P | 最小爆破压力 B.P | 最小弯曲半径 Min B.R | 参考重量 W.T | |||||||||
最小 | 最大 | 最小 | 最大 | 最大 | ||||||||||||||
mm | Inch | Min | Max | Min | Max | Max | Mpa | Psi | Bar | Mpa | Psi | Bar | Mpa | Psi | Bar | Inch | mm | Kg/m |
5 | 3/16 | 4.6 | 5.4 | 10.6 | 11.7 | 14.1 | 41.5 | 6017 | 415 | 83.0 | 12035 | 830 | 166.0 | 24070 | 1660 | 3.54 | 90 | 0.37 |
6.3 | 1/4 | 6.1 | 7.0 | 12.1 | 13.3 | 15.7 | 40.0 | 5800 | 400 | 80.0 | 11600 | 800 | 160.0 | 23200 | 1600 | 3.94 | 100 | 0.43 |
8 | 5/16 | 7.7 | 8.5 | 13.7 | 14.9 | 17.3 | 35.0 | 5075 | 350 | 70.0 | 10150 | 700 | 140.0 | 20300 | 1400 | 4.53 | 115 | 0.52 |
10 | 3/8 | 9.3 | 10.1 | 16.1 | 17.3 | 19.7 | 33.0 | 4785 | 330 | 66.0 | 9570 | 660 | 132.0 | 19140 | 1320 | 5.12 | 130 | 0.59 |
12.5 | 1/2 | 12.3 | 13.5 | 19.0 | 20.6 | 23.1 | 27.5 | 3987 | 275 | 55.0 | 7975 | 550 | 110.0 | 15950 | 1100 | 7.09 | 180 | 0.71 |
16 | 5/8 | 15.5 | 16.7 | 22.2 | 23.8 | 26.3 | 25.0 | 3625 | 250 | 50.0 | 7250 | 500 | 100.0 | 14500 | 1000 | 7.87 | 200 | 0.86 |
19 | 3/4 | 18.6 | 19.8 | 26.2 | 27.8 | 30.2 | 21.5 | 3117 | 215 | 43.0 | 6235 | 430 | 86.0 | 12470 | 860 | 9.45 | 240 | 1.00 |
25 | 1 | 25.0 | 26.4 | 34.1 | 35.7 | 38.9 | 16.5 | 2392 | 165 | 33.0 | 4785 | 330 | 66.0 | 9570 | 660 | 11.81 | 300 | 1.33 |
31.5 | 1-1/4 | 31.4 | 33.0 | 43.2 | 45.7 | 49.6 | 12.5 | 1812 | 125 | 25.0 | 3625 | 250 | 50.0 | 7250 | 500 | 16.54 | 420 | 1.60 |
38 | 1-1/2 | 37.7 | 39.3 | 49.6 | 52.0 | 56.0 | 9.0 | 1305 | 90 | 18.0 | 2610 | 180 | 36.0 | 5220 | 360 | 19.69 | 500 | 1.77 |
51 | 2 | 50.4 | 52.0 | 62.3 | 64.7 | 68.6 | 8.0 | 1160 | 80 | 16.0 | 2320 | 160 | 32.0 | 4640 | 320 | 24.80 | 630 | 2.32 |
64 | 2-1/2 | 63.1 | 65.1 | 74.6 | 77.8 | 81.8 | 7.0 | 1015 | 70 | 14.0 | 2030 | 140 | 28.0 | 4060 | 280 | 29.92 | 760 | 2.55 |
76 | 3 | 75.7 | 77.5 | 81.9 | 83.7 | 92.0 | 4.0 | 580 | 40 | 8.0 | 1160 | 80 | 16.0 | 2320 | 160 | 36.61 | 930 | 3.64 |
89 | 3-1/2 | 88.5 | 90.0 | 94.7 | 96.2 | 106.0 | 3.0 | 435 | 30 | 6.0 | 870 | 60 | 12.0 | 1740 | 120 | 43.30 | 1100 | 4.07 |
102 | 4 | 101.5 | 103.0 | 107.7 | 109.2 | 118.0 | 3.0 | 435 | 30 | 6.0 | 870 | 60 | 12.0 | 1740 | 120 | 49.21 | 1250 | 4.77 |
